农村别墅设计图之【建筑施工图】样板图

资讯详情

建筑施工图纸概述

主要反映建筑形式与功能的设计，比如说房屋的外部形状长宽尺寸，高度，层数，面积，内部功能房间用途布置。以及建筑细部构造、装修、材料、施工要求等。用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和水电、暖通设备施工图的依据。

建筑施工图纸目录

建筑设计总说明、建筑构造设计说明、建筑总平面图、建筑平面图、立面图、剖面图、墙身剖面图和楼梯、门窗、台阶、散水、浴厕（卫生间）、檐口、罗马柱、栏杆等节点大样详图与材料、做法说明、门窗表。

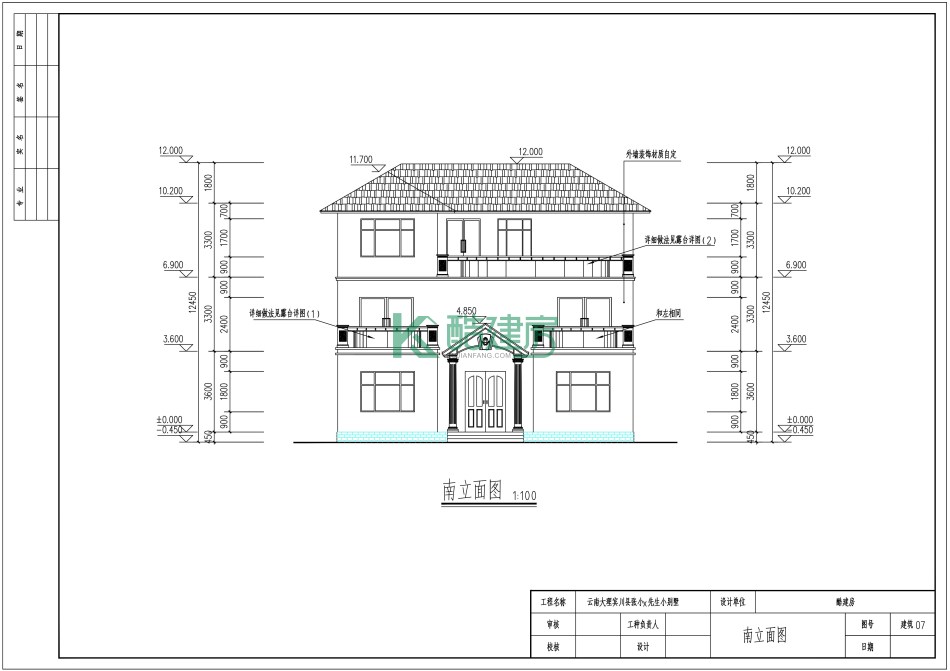

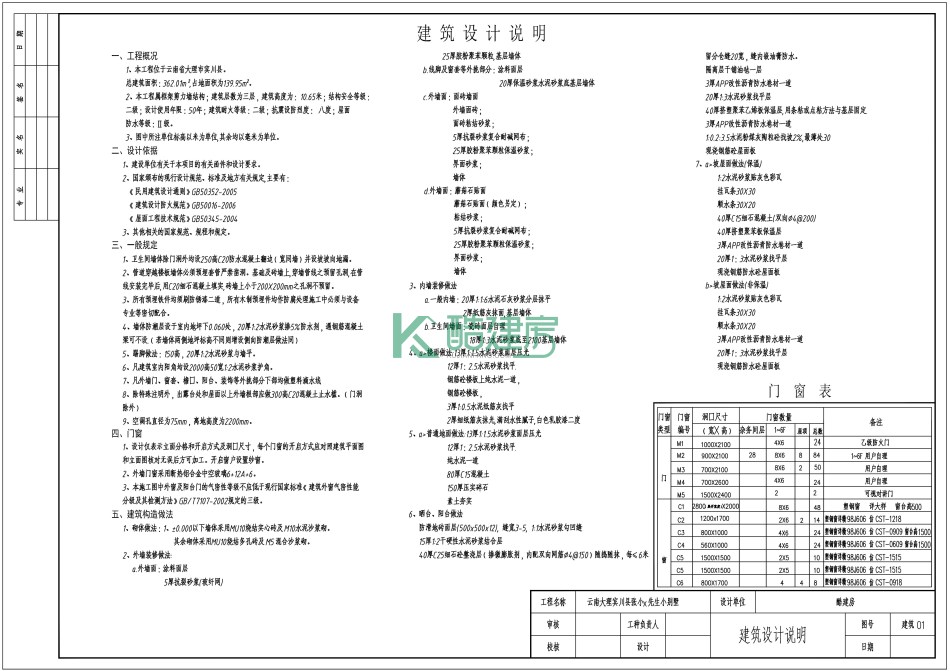

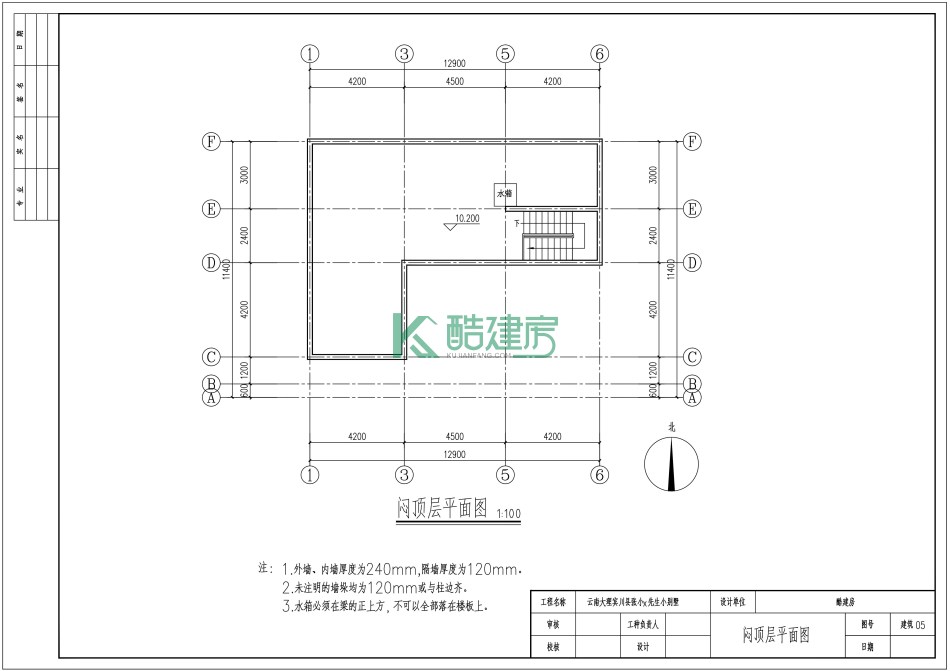

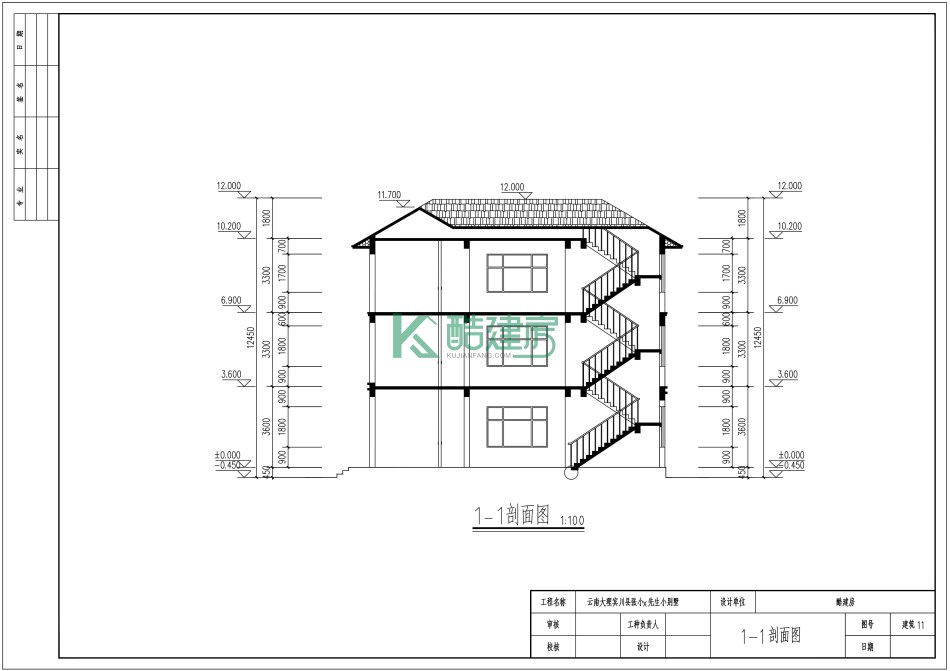

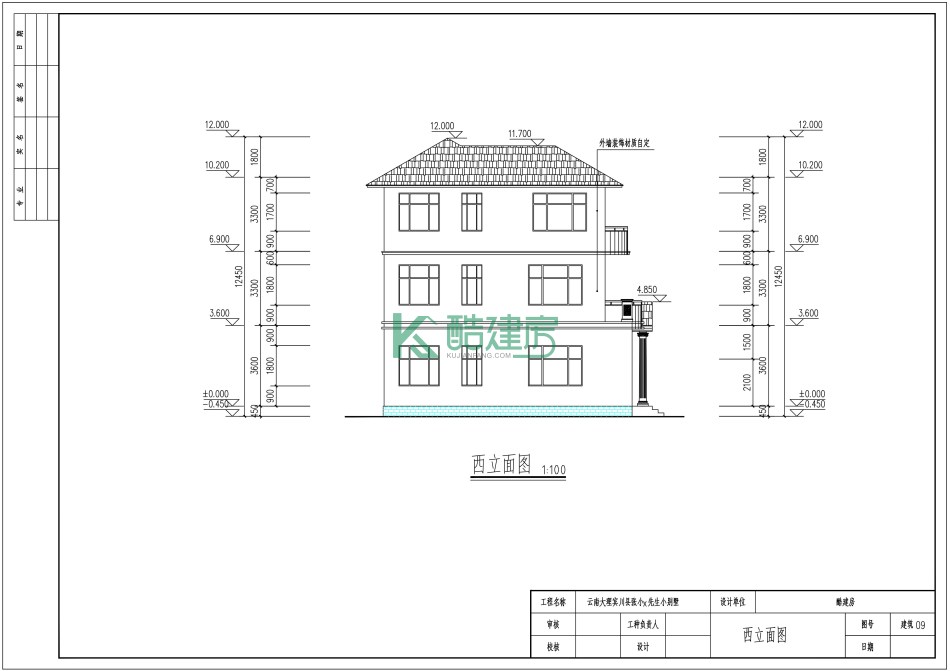

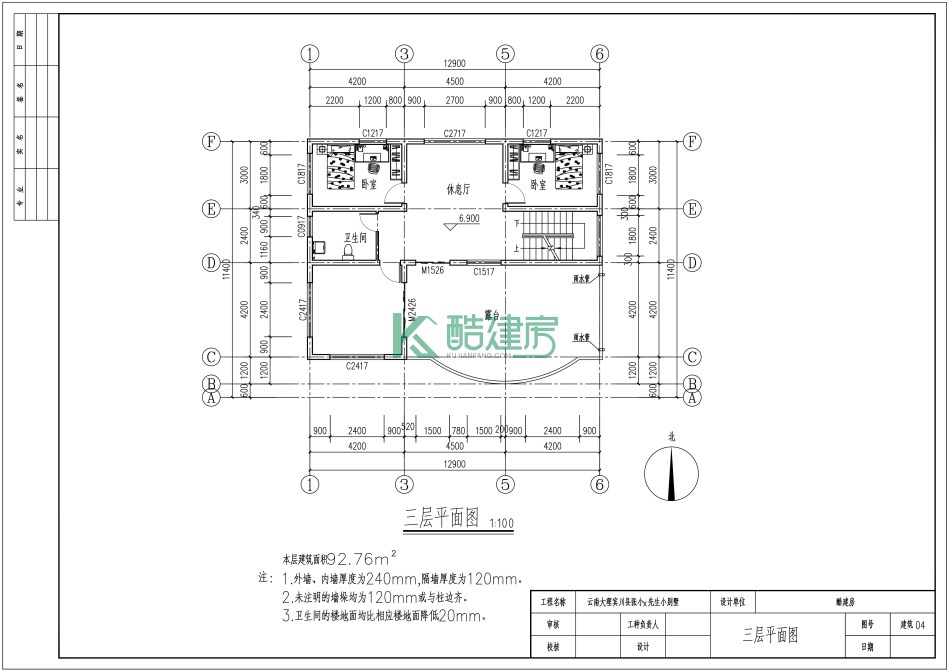

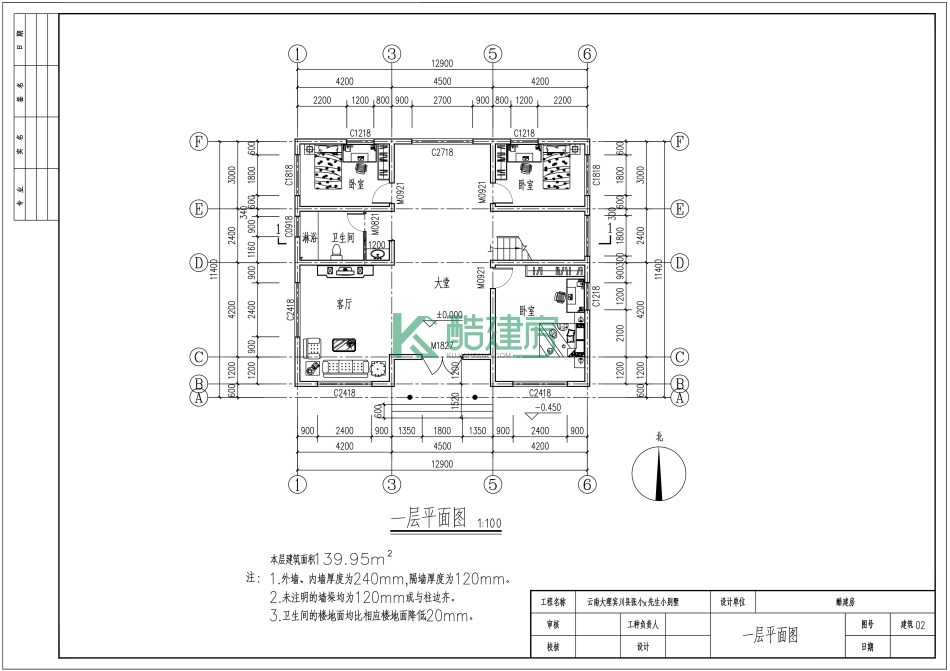

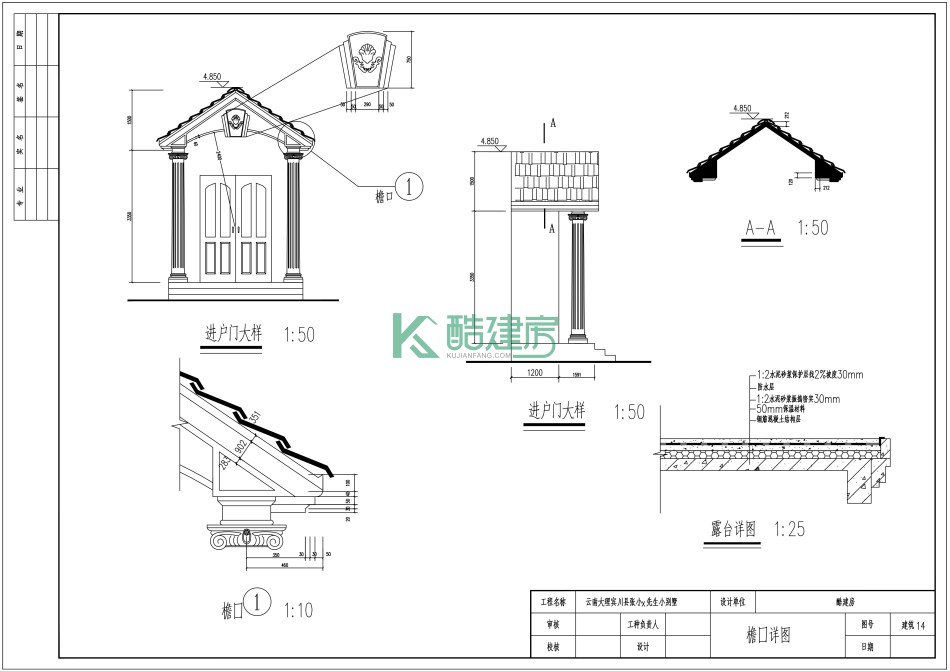

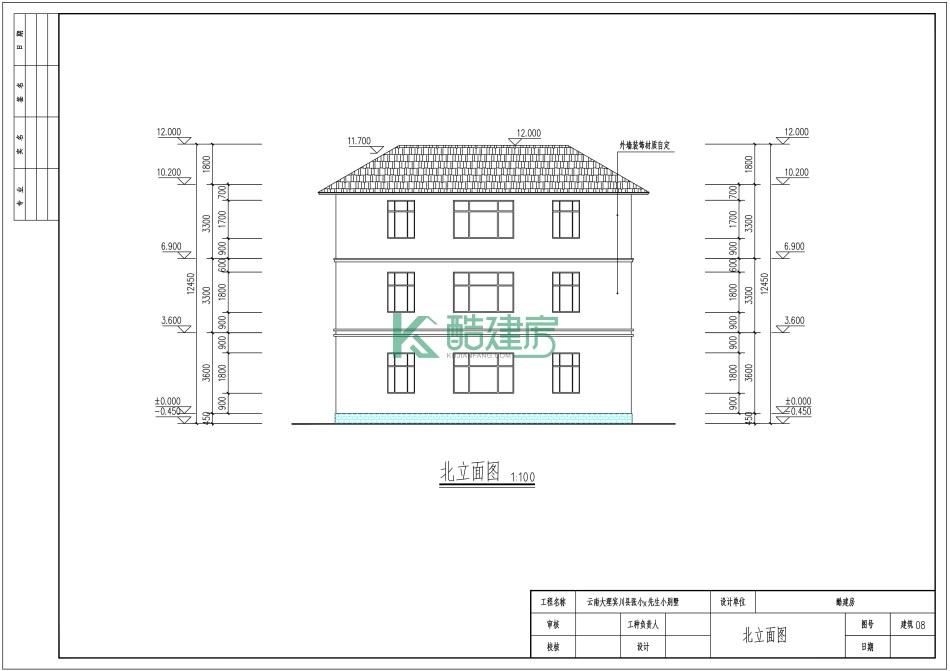

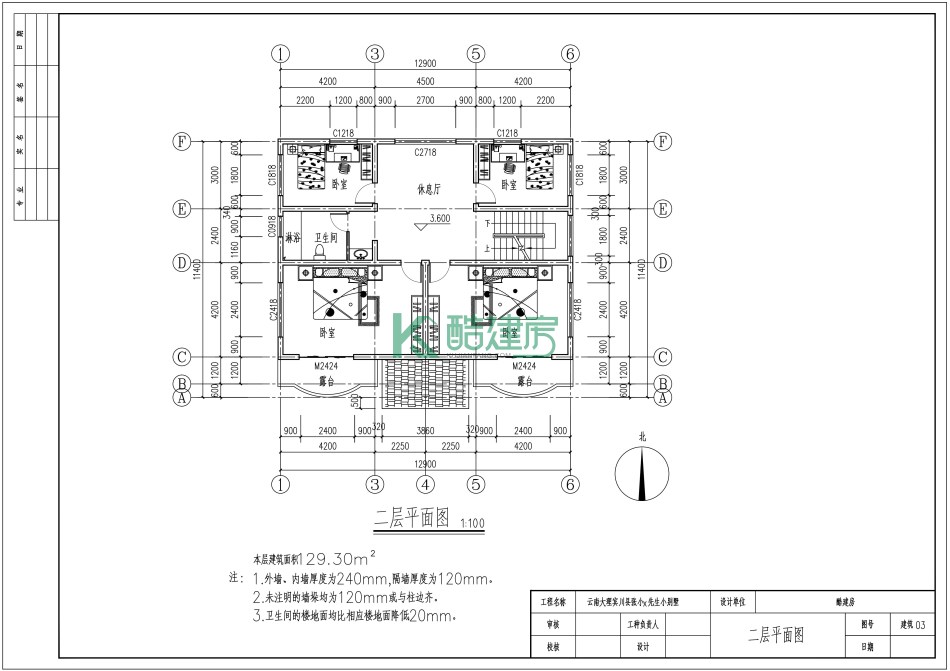

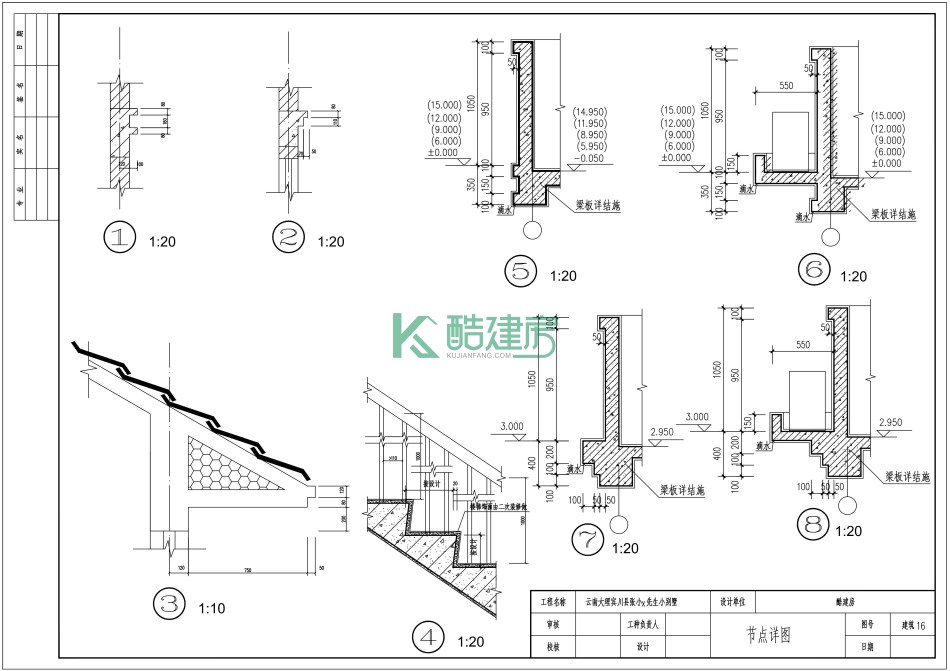

建筑施工图样板图
